INSTALAR Y CONFIGURAR PI-STAR (Para Yaesu)

XQ2CG

Paso 1. Disponer Hotspot, microSD, y lector adaptador MicroSD a USB.

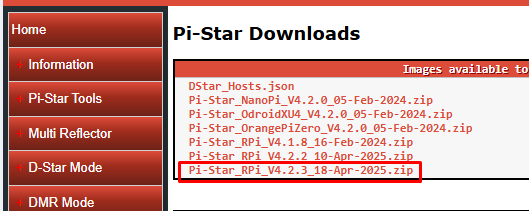

Paso 2. Ir a www.pistar.uk (www.pistar.uk/downloads/)

Descargar el archivo y descomprimirlo porque viene en "ZIP" (más de 700 megas)

El archivo descomprimido tiene la forma de "Pi-Star_RPi_Vxxxxx-xxx-xxx-xxxx.img"

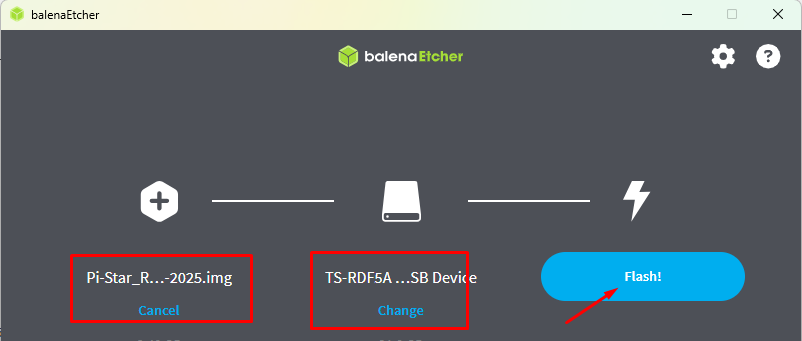

Paso 3. Quemar/flashear el archivo descargado

"Pi-Star_RPi_Vxxxxx-xxx-xxx-xxxx.img" en la tarjeta microSD.

No es copiar el archivo. La microSD debe quedar con una nueva estructura (sistema operativo) que puede arrancar (bootear).

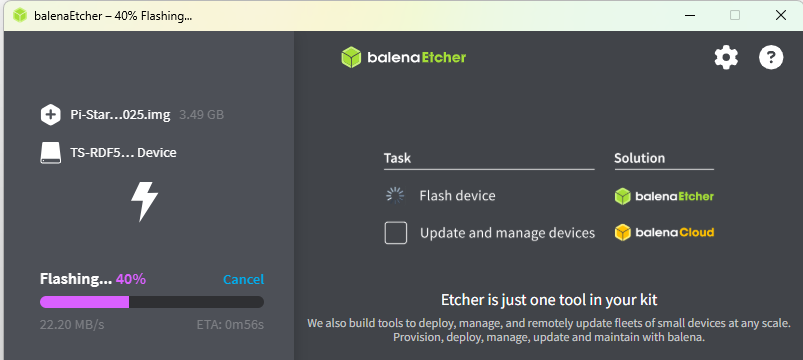

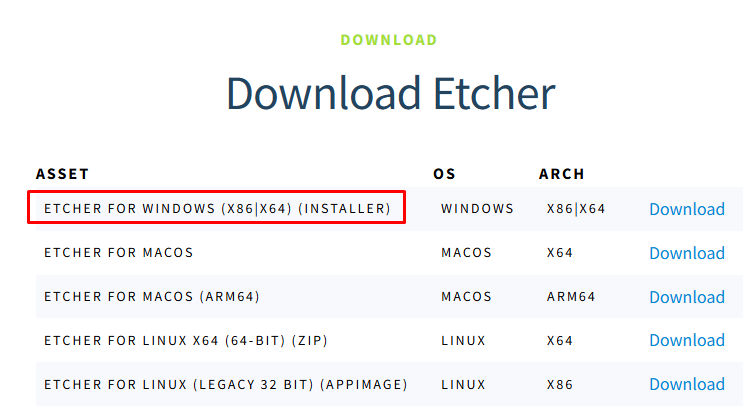

Usar para esto "BalenaEtcher", unos 150 MB (https://etcher.balena.io/)

Se requiere de un adaptador USB para conectar la memoria al puerto USB del PC.

Saldrá un aviso de advertencia de Balena que avisa que hará cambios: aceptar.

Pero No hacer caso de ninguno de estos avisos posteriores:

Paso 4. Acceder al Hostspot a través de Internet.

Opcion recomendada: en la misma página de Pi-Star, menu "Pi-Star Tools" > "WIFI Builder":

En SSID: nombre de la Red WiFi ; En PSK: pass de esa red

Se crea y descarga el archivo "wpa_supplicant.conf", que lo guardaremos en nuestro PC

Copiar el archivo "wpa_supplicant.conf" en la raíz de la microSD. Es probable que tenga que sacar y volver a poner la memoria USB en el PC para que aparezca la nueva unidad y pueda hacer la copia.

Sacar la MicroSD del PC y ponerla en la Raspberry/Hotspot, y conectarle el cable de energía.

Importante: Pi-Star tarda en expandir la imagen en el primer arranque (entre 5 y 15 minutos en el primer arranque), lo que es crítico: y si apagas la pi-star antes de eso, indicará un error, y tal vez haya que volver a cargar la imagen en la microSD.

Nota: El archivo "wpa_supplicant.conf" una vez que el hotspot lo lea la primera vez, lo borrará automáticamente.

La JumboSpot se conectará automáticamente a internet, y se le asignará una IP, que no conoceremos aún.

Paso 5: Averiguar la IP que ha sido asignada al hotspot JumboSpot

Descargar e instalar Advanced IP Scanner (por ejemplo), o en el telefono movil android "Fing".

Hacer un escaneo de la red para detectar la IP asignada (del tipo http://192.168.100.xx)

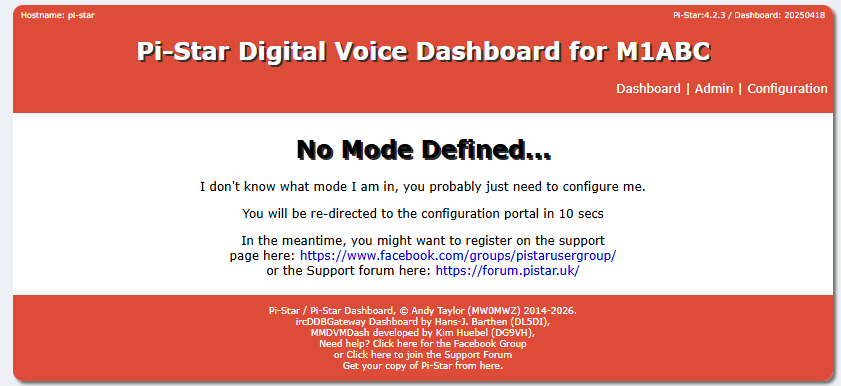

En el navegador de Internet ingresar esa dirección IP 192.168.100.xx en el navegador del PC:

usuario: pi-star; password: raspberry

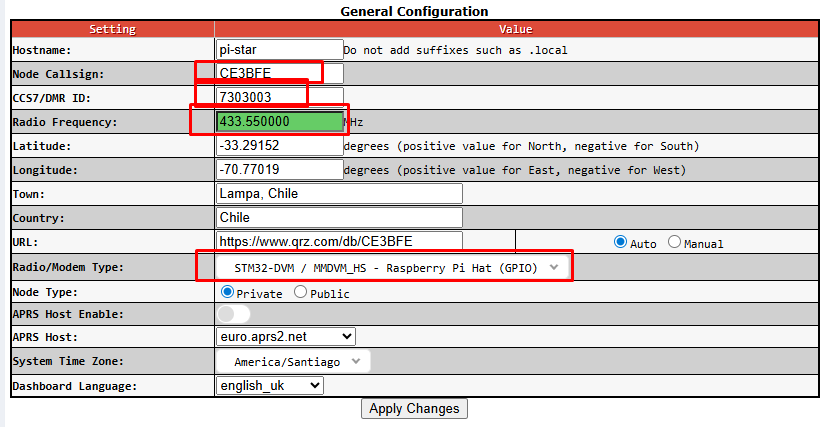

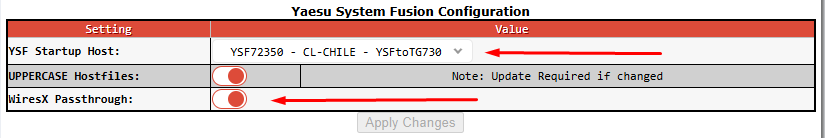

Paso 6: Configurar el Hotspot - Pi-Star

Software del controlador: MMDVMHost es la opción correcta en la mayoría de los casos.

DStarRepeater sólo si va a utilizar solo D-STAR con hardware antiguo (DVAP o DVRPTR).

Modo de controlador: Para JumboSpot (que no es duplex) usar Nodo simplex.

Para un Jumbospot:

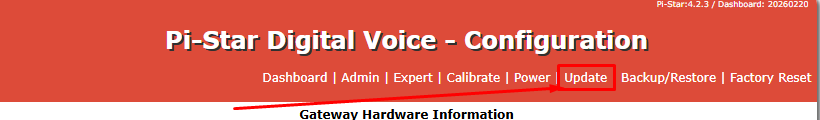

Importante: Aunque haya descargado la última versión de Pi-Star, esta no tiene las últimas actualizaciones: debe actualizarla en el panel de control.

Paso 7: Verificar la Calidad de La Conexión

BER: Bit Error Rate. Si BER mayor a 2,0%, debemos ajustar el "TX Offset" y el "RX Offset".

Volvemos a petetear, y en el Dashboard comprobamos que BER esté cercano a 0%.

Los valores de TX Offset y RX Offset pueden variar entre -500 y +500.

Si con el valor que del fabricante no baja, seguir probando hasta que BER se acerque a 0%.

Conexión entre el Router y la JumboSpot

Bitrate: más de 20 MBit/s.

Link Quality: Más de 60%

ANEXO: COMPONENTES PARA ARMAR UN HOTSPOT MMDVM EN CASA

Es un hotspot básico, pero que cumple con lo necesario para funcionar perfectamente en DMR, YSF, D-Star, M17

EL objetivo de comprar las partes básicas es aprender a armar y entender el funcionamiento
Ciertamente se puede comprar todo más armado o completo, pero no es la idea.

Componentes adicionales se pueden ir agregando después. Por ejemplo, una pantalla, la que no necesaria del todo.

Necesarios:

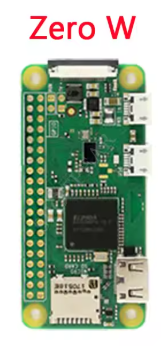

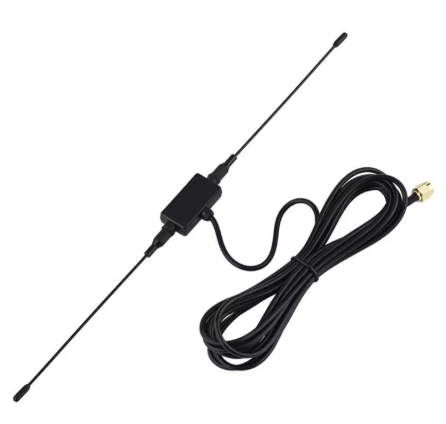

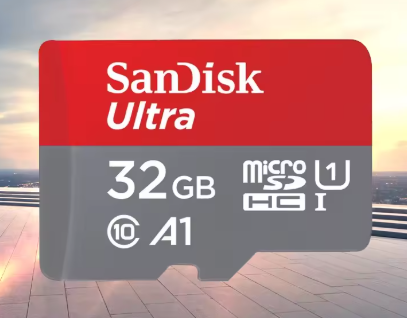

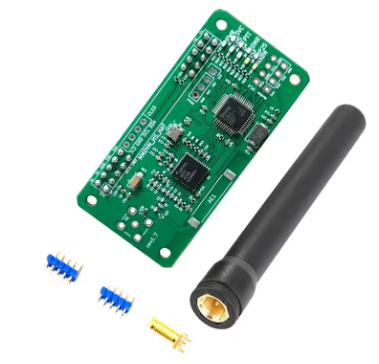

Imagines de los componentes básicos:

Otro componente necesario (obviamente) es una radio digital y una conexión a internet vía wifi.
