CONFIGURACION DMR - BAOFENG 1701
XQ2CG
abril 2026
Configuración que se implementa en este manual:
"1 canal por cada TG" con Listas Separadas (estrategia "Cerrada", ordenada y silenciosa)"
Notas y Aclaraciones:

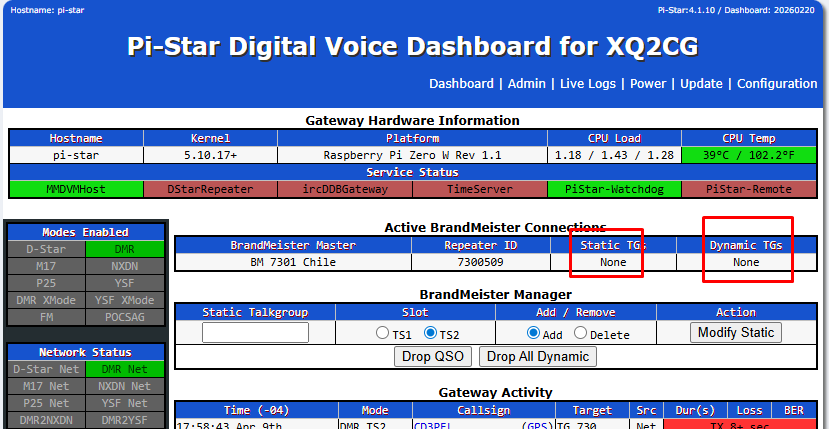

En Pi-Star con DMR es correcto y muy común tener: Static TGs = None; Dynamic TGs = None
Pi-Star: Usuario por defecto suele ser pi-star y la clave raspberry
El Master de BrandMeister de Chile es 7301 (BM_7301_Chile) y ese no es un TG. El TG 730 es TG el nacional de Chile (Chile National).

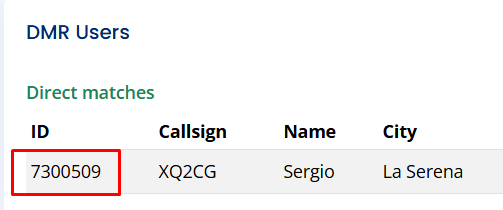

Para conectar a DMR debes tener previamente tu radio ID validado (un número):
https://radioid.net/
PASOS
JumboSpot / Pi-Star para DMR: Paso 1
El hotspot usa "Hotspot Security (Password)" desde 2021, la que creas en BrandMeister SelfCare bajo “Hotspot Security” y luego se copia en Pi-Star. Ya no basta con passw0rd.
- Entra a BrandMeister: Inicia sesión en BrandMeister Dashboard/SelfCare.
https://brandmeister.network/
Ve a SelfCare:

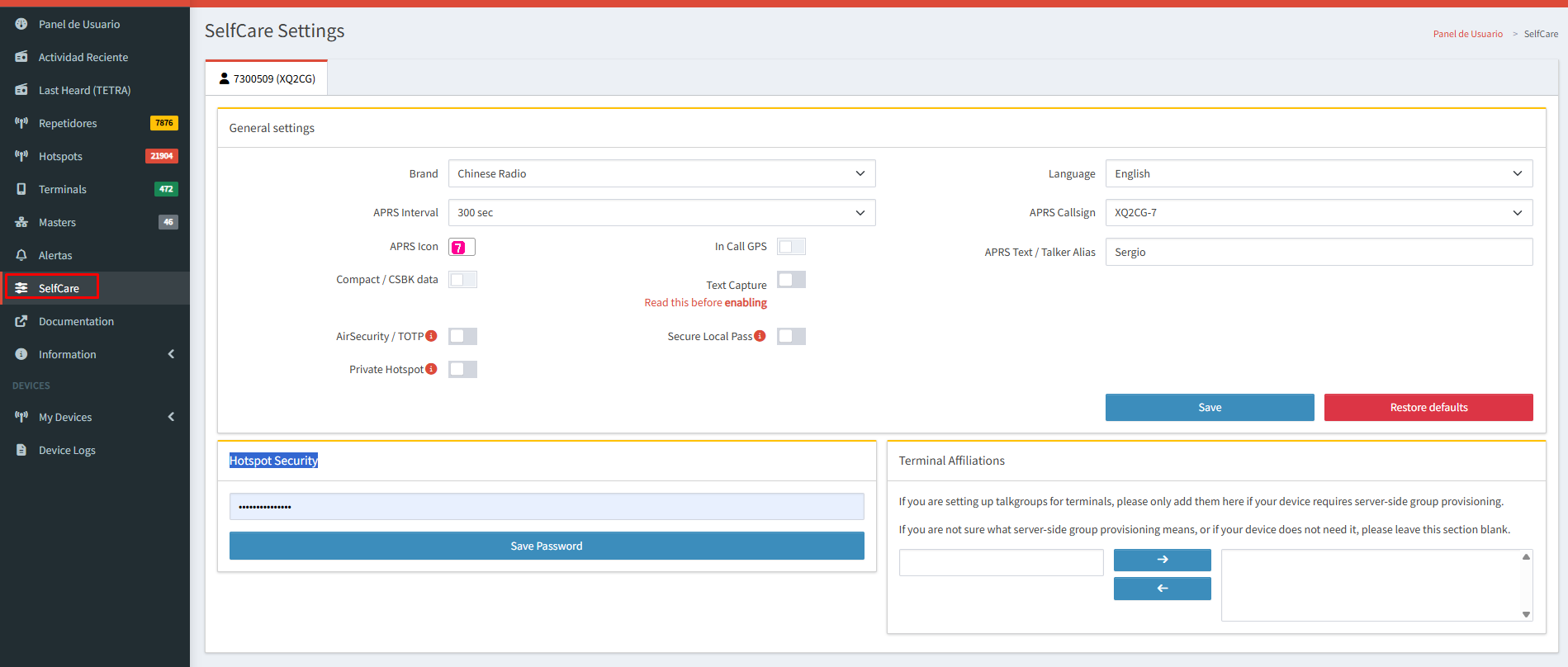

- Dentro del Radio ID que usarás en el hotspot, baja hasta la sección “Hotspot Security” que aparece abajo a la izquierda, y escribir la clave que quieras usar, o dejar la que ya pusiste.
que tenga 20 caracteres o menos y evitar caracteres especiales.
Ojo: después de guardar, el campo puede verse vacío. Eso es normal.
hacer clic en “Save Password”. Importante: eso es distinto del botón grande “Save” de arriba.
“Save Password” guarda la clave del hotspot.
“Save” guarda los demás ajustes generales de SelfCare.
O sea, para la clave del JumboSpot debes pulsar específicamente “Save Password”.
Después de eso, en Pi-Star debes copiar esa misma clave exacta en el Hotspot
JumboSpot / Pi-Star para DMR: Paso 2

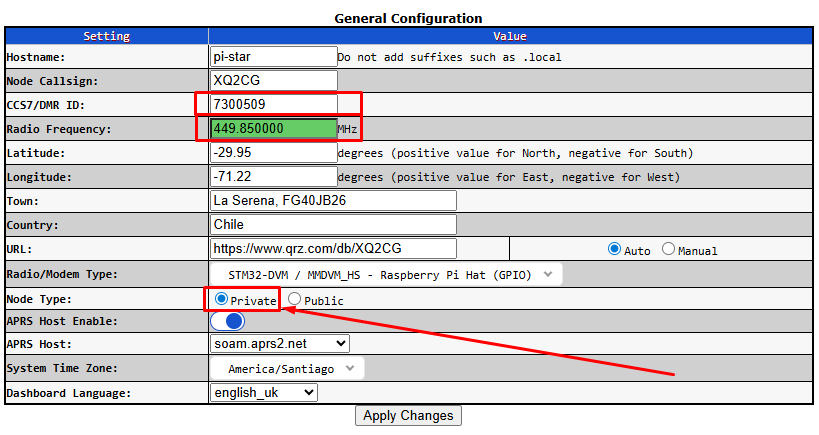

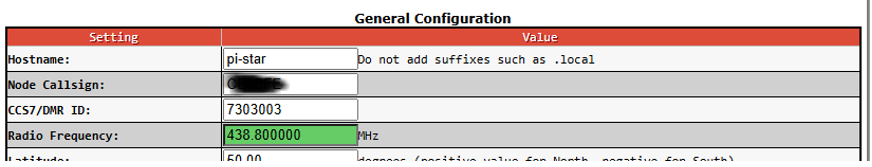

- Mode: DMR Mode habilitado.
- Radio/Modem Type: MMDVM.
- DMR ID: tu RadioID.
- Lat Lon: ejemplo: 33.291527, -70.770194 (Mario)
- Usa una frecuencia simplex UHF libre para el JumboSpot.
- Lo más común es dejar RX y TX del hotspot iguales, una sola frecuencia UHF simplex.
- En la radio, el canal debe quedar exactamente en esa misma frecuencia del hotspot.
DMR Configuration:
No confundas la contraseña de login de SelfCare con la Hotspot Security Password.
Es sensible a mayúsculas/minúsculas. Si copias y pegas, puede colarse un espacio extra.
Si usas varios hotspots con el mismo Radio ID, puedes usar la misma contraseña; si usas varios Radio ID, debes configurar una por cada uno.

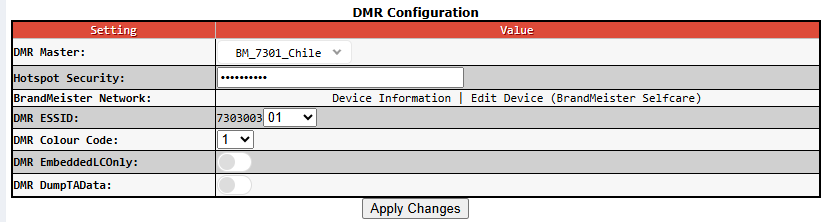

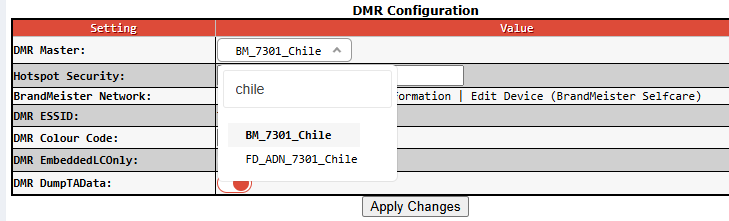

- DMR Master: elige un servidor BrandMeister
- Hotspot Security: pega la misma clave que guardaste en SelfCare
- DMR ESSID: pon 01 (01 primer hotspot, 02, 03, etc. → si tienes más de un hotspot.)
- DMR Color Code: pon 1 Es el valor estándar y correcto.
- EmbeddedLCOnly = OFF (solo envía Link Control básico). Si tienes cortes de audio, audio entrecortado, o problemas con algunas estaciones, entonces prueba activarlo (ON).
- DMR DumpTADATA: desactivado a menos que necesites logging avanzado.
- Luego: Apply Changes y revisas si DMR Net queda en verde: Vuelve al Dashboard. En Network Status, DMR Net debe quedar en verde. Si queda amarillo, una de las causas más comunes es clave BM incorrecta o mal copiada.
Programar Baofeng DM-1701: Paso 1
- El cable no lleva electrónica interna, y la radio debe estar energizada para que el PC la identifique.
- Descarga el CPS de la DM-1701 desde Radioddity/Baofeng. “Programming Software V1.05”.
https://baofeng.s3.amazonaws.com/Baofeng_DM-1701_CPS_1.05.zip
DM-1701 USB Driver > dpinst_amd64.exe (driver para windows)
DM-1701 CPS 1.05 es el software de programacion

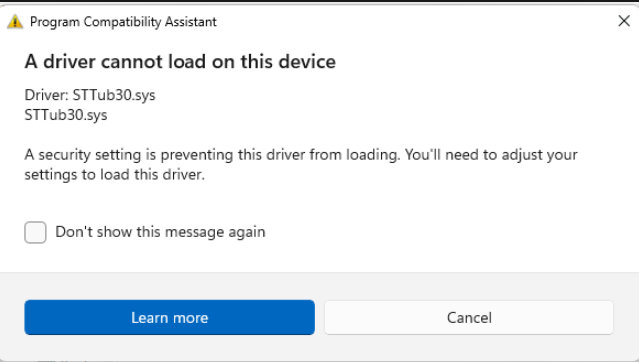

- Este problema de bloqueo del driver por Windows aparece explícitamente en la guía.

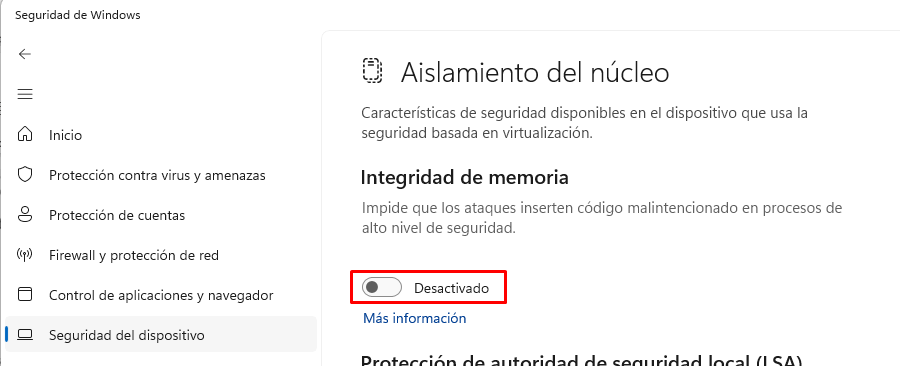

Solución: Configuración → Privacidad y seguridad → Seguridad de Windows → Seguridad del dispositivo → Detalles de aislamiento del núcleo → Integridad de memoria = Desactivado.
Luego REINICIAR el PC.
Programar Baofeng DM-1701: Paso 2
Conecta la DM-1701 al PC. Enciende la radio. Abre el CPS > Program -> Read Data. Lee la radio y guarda ese archivo como respaldo.
Se recomienda leer primero la radio para crear una plantilla inicial y respaldo.
1 General Setting: Poner indicativo y DMR ID.
| Sección | Parámetro | Valor | Explicación |
|---|---|---|---|
| Save | Save Preamble | Activado | Ahorrar energía mientras el radio espera el preámbulo de una señal. |
| Save Mode Receive | Activado | Modo de ahorro de batería durante la recepción en espera (standby). | |
| Alert Tone | Disable All Tone | Activado | Silencia los pitidos de confirmación del teclado y avisos del sistema. |
| CH Free Indication Tone | Desactivado | Emite un sonido cuando el canal queda libre tras una transmisión. | |
| Talk Permit Tone | None | Tono que avisa cuando el sistema te permite hablar tras pulsar el PTT. | |
| Call Alert Tone Duration | Continue | Define cuánto tiempo suena el tono de aviso al recibir una llamada. | |
| Scan | Scan Digital Hang Time | 1000 ms | Tiempo de espera en un canal digital antes de seguir escaneando. |
| Scan Analog Hang Time | 1000 ms | Tiempo de espera en un canal analógico antes de seguir escaneando. | |
| Lone Worker | Response Time [min] | 1 | Tiempo de inactividad antes de que pida una señal de vida al usuario. |
| Reminder Time [s] | 10 | Tiempo que suena la alerta antes de enviar una señal de emergencia. | |
| Power On PW | Password and Lock Enable | Desactivado | Activa o desactiva la solicitud de contraseña al encender el equipo. |
| Power On Password | 00000000 | La clave de acceso numérica para encender el radio. | |
| Voice Announc. | CH Voice Announcement | Desactivado | Activa una voz que dicta el número del canal al cambiar de posición. |
| Voice Announcement | English | Idioma de la voz sintética del sistema. | |
| General | Radio Name | XQ2CG | El alias o indicativo de tu estación de radio. |
| Radio ID | 7300509 | Tu número de identificación único en la red digital DMR. | |
| Monitor Type | Open Squelch | Comportamiento del audio al usar la función de monitorización. | |
| VOX Sensitivity | 3 | Sensibilidad para activar la transmisión mediante la voz (manos libres). | |
| TX Preamble Duration | 480 ms | Duración de la señal previa a los datos para sincronizar receptores. | |
| RX Low Battery Interval | 120 s | Frecuencia con la que el radio avisa que la batería está agotándose. | |
| Channels Hang Time | 3000 ms | Tiempo que la radio retiene el canal tras finalizar una recepción. | |
| PC Programming PW | [Vacío] | Contraseña necesaria para leer o escribir el radio desde el PC. | |
| Radio Program PW | [Vacío] | Contraseña para editar ajustes directamente desde el teclado del radio. | |
| Back Light Time [s] | 15 | Tiempo que permanece iluminada la pantalla tras pulsar un botón. | |
| Set Keypad Lock Time | Manual | Configura el tiempo para el bloqueo automático de los botones. | |
| Freq/Channel Mode | Channel | Determina si el radio arranca en modo memoria (canales) o frecuencia. | |
| Model Select A / B | MR / MR | Ajusta el modo de visualización de las dos líneas de frecuencia/canal. | |
| Time Zone | UTC -4:00 | Ajuste de la zona horaria (Menu > Edit > Time settings). | |
| Disable All LEDs | Desactivado | Si se activa, apaga todas las luces LED indicadoras del equipo. | |
| Group Call Match | Desactivado | Filtra llamadas de grupo para que solo escuches las de tu lista. | |
| Private Call Match | Desactivado | Filtra llamadas privadas según tus contactos programados. | |
| Talkaround | Group Call Hang Time | 3000 ms | Tiempo de espera en un grupo antes de permitir otra actividad. |
| Private Call Hang Time | 4000 ms | Tiempo que se mantiene abierta una charla privada antes de liberarse. | |
| Intro Screen | Intro Screen | Picture | Define si al encender se muestra una imagen o texto de bienvenida. |
| Intro Screen Line 1 | BaoFeng | Primera línea de texto que aparece al encender el radio. | |
| Intro Screen Line 2 | DM1701 | Segunda línea de texto con el modelo del equipo. |
Programación: Lo haremos con 1 canal por cada TG:
Muy claro, cada canal tiene su TG fijo.
Ocupa muchos canales, menos flexible.
2 Digital Contact - Agenda Telefonica que define el TG

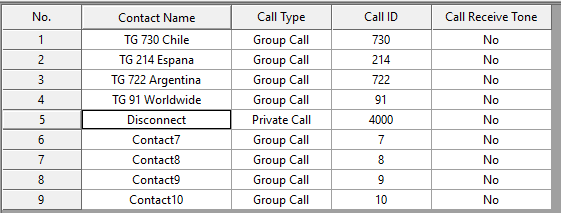

| Nombre del Contacto | ID (TG) | Call Type | Función |
|---|---|---|---|
| TG 730 Chile | 730 | Group Call | Talkgroup Nacional. |
| TG 214 Espana | 214 | Group Call | Talkgroup Nacional. |
| TG 722 Argentina | 722 | Group Call | Talkgroup Nacional. |
| TG 91 Worldwide | 91 | Group Call | Tráfico internacional (Inglés). |
| Disconnect | 4000 | Private Call | Fundamental para soltar un TG dinámico. |
Es muy importante que el 4000 sea Private Call. Al pulsar PTT en ese canal, le indicas al servidor de BrandMeister que quieres desconectarte del TG activo.
3 Digital RX Group (lista de recepción)
Para "1 canal por cada TG" con Listas Separadas (La estrategia "Cerrada", más ordenada y silenciosa)
¿Uno o varios "Digital RX Group Call"? Respuesta: VARIOS. Debes crear una lista de recepción individual para cada país. Esto es lo que garantiza que, al estar en el canal de Chile, la radio ignore por completo a España o al Mundial.
Deberías crear 4 grupos en esa carpeta:

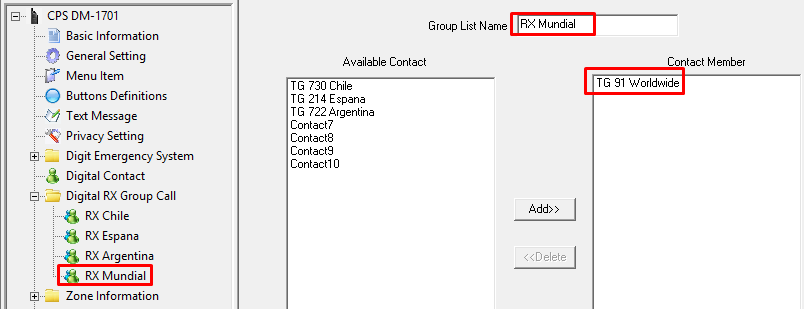

RX Chile: (Dentro pones solo el contacto TG 730).
RX Espana: (Dentro pones solo el contacto TG 214).
RX Argentina: (Dentro pones solo el contacto TG 722).
RX Mundial: (Dentro pones solo el contacto TG 91).
Nota: Para el canal "Desconecta" (TG 4000) no necesitas crear un grupo; se deja en "None".
Uso del TG 4000: Cuando termines de hablar en el TG 91 (Mundial), cambia al canal "DESCONECTA" y pulsa PTT un segundo. El Hotspot te confirmará con un audio que dice "Not Linked" o similar. Esto limpia el slot para que no sigas recibiendo tráfico internacional innecesario.
4 Channel Information
¿Uno o varios "Channel Information"? Respuesta: VARIOS.
Necesitas un canal físico por cada TG para poder seleccionarlos con la perilla de la radio.
| Canal (Name) | Contact (TX) | RX Group List | Resultado |
|---|---|---|---|
| DMR Chile | TG 730 Chile | RX Chile | Solo Chile. Silencio total si hablan en otros países. |
| DMR Espana | TG 214 España | RX España | Solo escuchas España. |
| DMR Argentina | TG 722 Argentina | RX Argentina | Solo escuchas Argentina. |
| DMR Mundial | TG 91 Worldwide | RX Mundial | Solo escuchas el tráfico global. |
| DESCONECTA | Disconnect (4000) | None | Solo sirve para enviar el comando de corte. |
| Sección | Parámetro | Valor | Descripción Breve |
|---|---|---|---|
| Digital/Analog | Channel Mode | Digital | El canal opera bajo el estándar digital DMR. |
| Band Width | 12.5kHz | Ancho de banda obligatorio para transmisiones DMR. | |
| Scan List | None | No hay lista de rastreo asignada a este canal. | |
| Squelch | Normal | Umbral estándar para filtrar el ruido de fondo. | |
| RX Ref Frequency | Low | Estabilidad baja de referencia para la recepción. | |
| TX Ref Frequency | Low | Estabilidad baja de referencia para la transmisión. | |
| TOT [s] | 60 | Límite de 1 minuto para transmisiones continuas. | |
| TOT Rekey Delay [s] | 0 | Tiempo de espera nulo para volver a transmitir. | |
| Power | Low | Potencia baja (para no saturar Hotspots cercanos). | |
| Channel Name | DMR Chile | Etiqueta identificativa del canal en la pantalla. | |
| RX Frequency (MHz) | 438.80000 | Frecuencia de recepción (ajustada a tu Hotspot). | |
| TX Frequency (MHz) | 438.80000 | Frecuencia de transmisión (ajustada a tu Hotspot). | |
| Admit Criteria | Always | Transmitir siempre, aunque el canal está ocupado. | |
| Auto Scan | Desactivado | Escaneo no inicia automáticamente al entrar al canal. | |
| Rx Only | Desactivado | El canal permite tanto recibir como transmitir. | |
| Lone Worker | Desactivado | Seguridad para trabajadores aislados apagada. | |
| VOX | Desactivado | Transmisión por detección de voz desactivada. | |
| Allow Talkaround | Desactivado | No permite ignorar el repetidor para hablar directo. | |
| Digital Data | Confirms (Priv/Data) | Desactivado | No solicita confirmación de datos o llamadas. |
| Allow Interrupt | Desactivado | No permite que otros corten tu transmisión digital. | |
| DCDM Switch | Desactivado | Modo Directo de Doble Capacidad apagado. | |
| Emergency System | None | No hay sistema de alarma vinculado a este canal. | |
| Contact Name | TG 730 Chile | El Talkgroup al que enviarás tu audio (TX). | |
| Group List | RX Chile | La lista que define qué TGs puedes escuchar (RX). | |
| Color Code | 1 | Código de color digital (coincidir con el Hotspot). | |
| Repeater Slot | 2 | El "camino" o slot digital usado (usualmente el 2). | |
| In Call Criteria | Always | Permite transmitir incluso si hay una llamada activa. | |
| Privacy | None | No se aplica ningún tipo de cifrado a la voz. | |
| Analog Data | CTCSS/DCS Dec | None | Sin subtonos analógicos para la recepción. |
| Rx Signaling System | Off | Sin señalización analógica (como DTMF) en RX. | |
| QT Reverse | 180 | Ajuste de fase para evitar el "pop" de audio al cerrar. | |
| CTCSS/DCS Enc | None | Sin subtonos analógicos para la transmisión. | |
| Tx Signaling System | Off | Sin señalización analógica en TX. | |
| Non-QT/DQT T-off | None | Sin frecuencia de corte para silenciar el squelch. | |
| Display PTT ID | Desactivado | No muestra el ID en modo analógico. | |
| Reverse Burst | Activado | Envía una ráfaga para cerrar el squelch del receptor. |
Para canales de España, etc, debes clonar estos mismos datos y cambiar algunos campos.
5 Zone Information
Permite agrupar tus canales en grupos lógicos para que puedas navegar por ellos fácilmente con la perilla del radio. Sin configurar una zona, no podrías acceder a los canales que has creado.
| Campo en el CPS | Acción para tu caso |
|---|---|

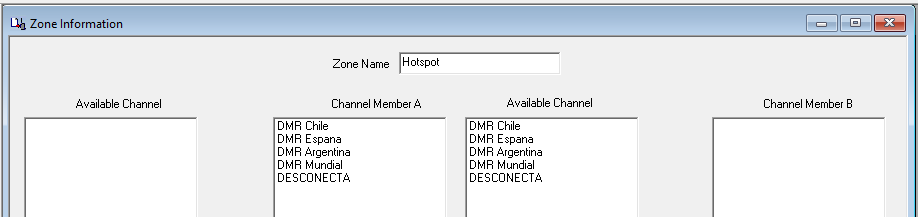

| Zone Name | Cámbialo a "HOTSPOT" |
| Channel Member A | Agrega tus 5 canales en este orden: Chile → España → Argentina → Mundial → DESCONECTA. |
| Channel Member B | Repite la misma lista que en el Miembro A para que veas lo mismo en ambas líneas de la pantalla. |
Dejar columna Channel Member B es recomendable para evitar ver dos canales distintos al mismo tiempo. Evitas transmitir por error en un canal que se quedó "fijo" en la parte inferior.
6 Program -> Write Data.
Primero leer la radio > Luego escribir la radio, con el archivo modificado > cuando termine de grabar apagar la radio > Desconecta el cable > Enciende la radio normalmente.
Entra a la zona Hotspot. Selecciona el canal DMR Chile.
Ponte cerca del JumboSpot. Pulsa PTT 1 o 2 segundos. Espera el permiso de transmisión y habla.
Qué debe pasar:
La radio transmite al JumboSpot en la frecuencia local.
El JumboSpot reenvía esa llamada a BrandMeister.
El TG 730 queda activo en tu hotspot.
Formas comunes de trabajar con varios TG
| Método | Ventajas | Desventajas | Recomendado para |
|---|---|---|---|
| 1 canal + 1 RX Group grande | Muy cómodo, cambias TG rápido con flechas o manual dial | A veces el audio se abre solo en el TG seleccionado | La mayoría de usuarios con hotspot |
| 1 canal por cada TG | Muy claro, cada canal tiene su TG fijo | Ocupa muchos canales, menos flexible | Si prefieres simplicidad total |
| Varios RX Groups | Organizas por temas (Chile / Mundial / TACs) | Cambiar RX Group requiere menú | Uso intermedio |
